Автоматический лазерный анализатор размера частиц порошков Winner3005, интеллектуальные полностью автоматические режимы работы. Принцип рассеяния MIE в качестве основного, оптический путь с преобразованием Фурье сходящегося света, высокостабильный He-Ne лазер и высокочувствительный кольцевой фотоэлектрический детектор гарантируют хорошую повторяемость и точность.
Описание продукции
Обзор:

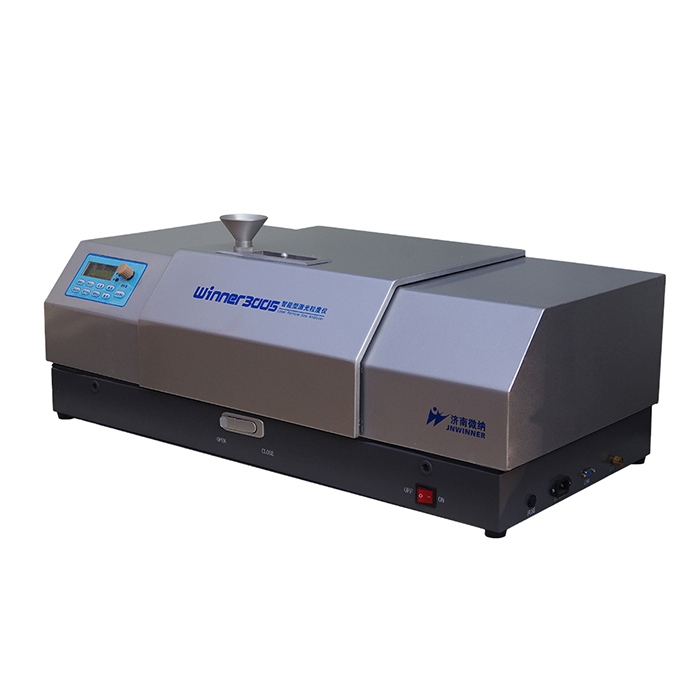

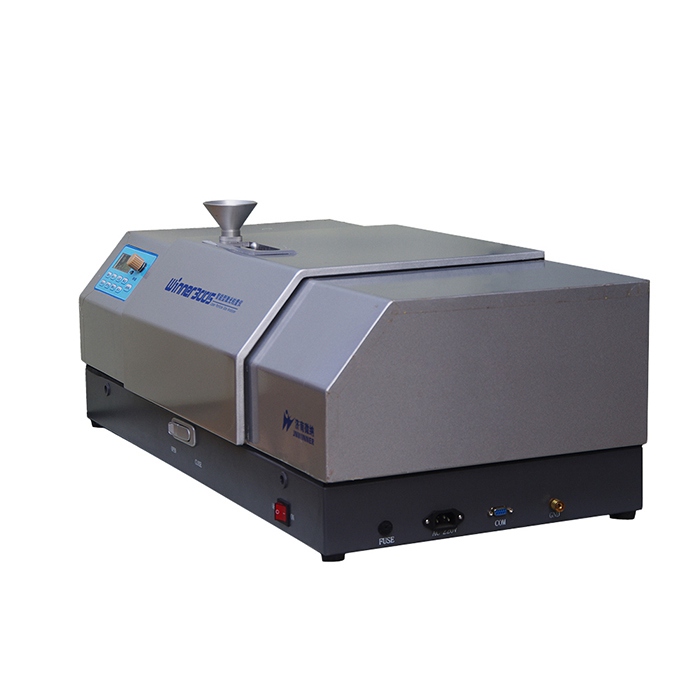

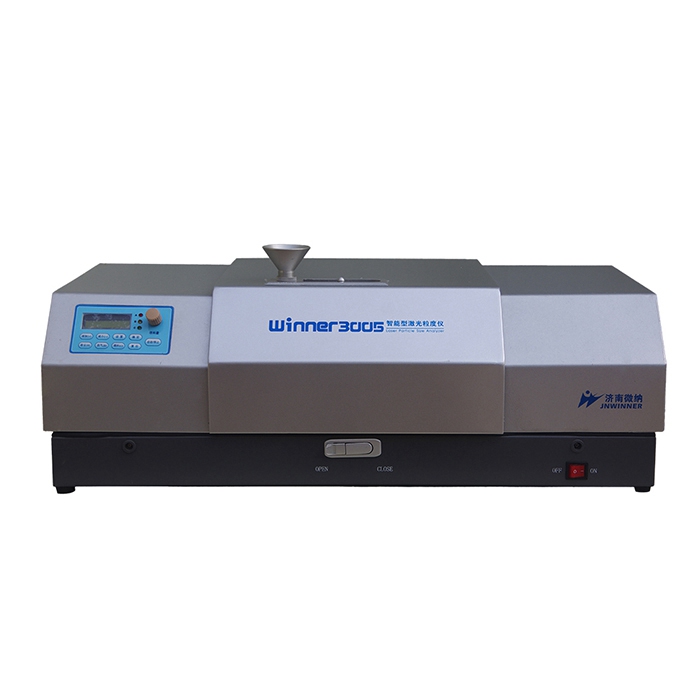

Автоматический лазерный анализатор размера частиц Winner3005 для определения размера частиц порошков, интеллектуальные полностью автоматические режимы работы. Принцип рассеяния MIE в качестве основного, сходящийся оптический путь преобразования Фурье света, высокостабильный He-Ne лазер и высокочувствительный кольцевой фотоэлектрический детектор гарантируют хорошую повторяемость и точность.
Он использует воздух в качестве дисперсионной среды и использует принцип турбулентного диспергирования с высокоточным устройством подачи, запатентованным насосом для распыления порошка и бесшумным источником газа без масла, гарантирующим полное диспергирование образцов. Он подходит для любых сухих порошковых материалов, особенно хорош для порошков, которые вступают в химическую реакцию с водой или меняют свою форму в жидкости.
Основные характеристики:
| Название модели | Winner3005 | |
| Диапазон размеров | 0,1 мкм-500 мкм | |
| Стандарт | ISO13320-1: 1999 GB/T19077.1-2008, Q/0100JWN001-201321 CFR, часть 11, CE | |
| Количество каналов | 40 | |
| Погрешность в точности | <1% (Deviation of D50 on national standard sample) | |
| Погрешность в повторяемости | <1% (Deviation of D50 on national standard sample ) | |
| Источник света | He-Ne лазер (λ= 632,8 нм, P>2,0 МВт) | |
| Метод диспергирования | Патент на дисперсию методом сухой турбулентности | |
| Режим работы | Ручной/автоматический | |
| Система калибровки оптического тракта | Автоматический | |
| Диспергирующая среда | Сжатый воздух | |
| Скорость тестирования | <1min for each time | |
| Операционная система | Win XP/ Win 7 | |
| Порт подключения | USB | |
| Функция программного обеспечения | Режим анализа | Бесплатное распространение, R-R распределение, Логарифмическое нормальное распределение, Классификация по номерам ячеек |
| Статистический метод | Распределение по объему, Количественное распределение | |
| Статистическое сравнение | Несколько результатов тестирования образцов, результаты тестирования различных партий образцов, образцы до и после обработки, результаты тестирования образцов в разное время. | |
| Пользовательский анализ | Вычислите процентное соотношение в соответствии с размером частиц, определите размер частиц в соответствии с процентным соотношением, определите процентное соотношение в соответствии с диапазоном размеров частиц, соответствующим требованиям представления результатов анализа частиц в различных отраслях промышленности. | |
| отчёт об испытании | Word, Excel, фото (Bmp), текст и т.д | |
| Поддержка нескольких языков | Китайский и английский | |
| Интеллектуальный режим работы | Автоматическое управление скоростью воздушного потока, рассеиванием, тестированием и анализом.Улучшенная повторяемость после устранения человеческого фактора | |
| Объем | L88см×W40см×H30см | |
| вес нетто | 50 кг | |
Основные характеристики:
1) Усовершенствованный световой путь для тестирования.

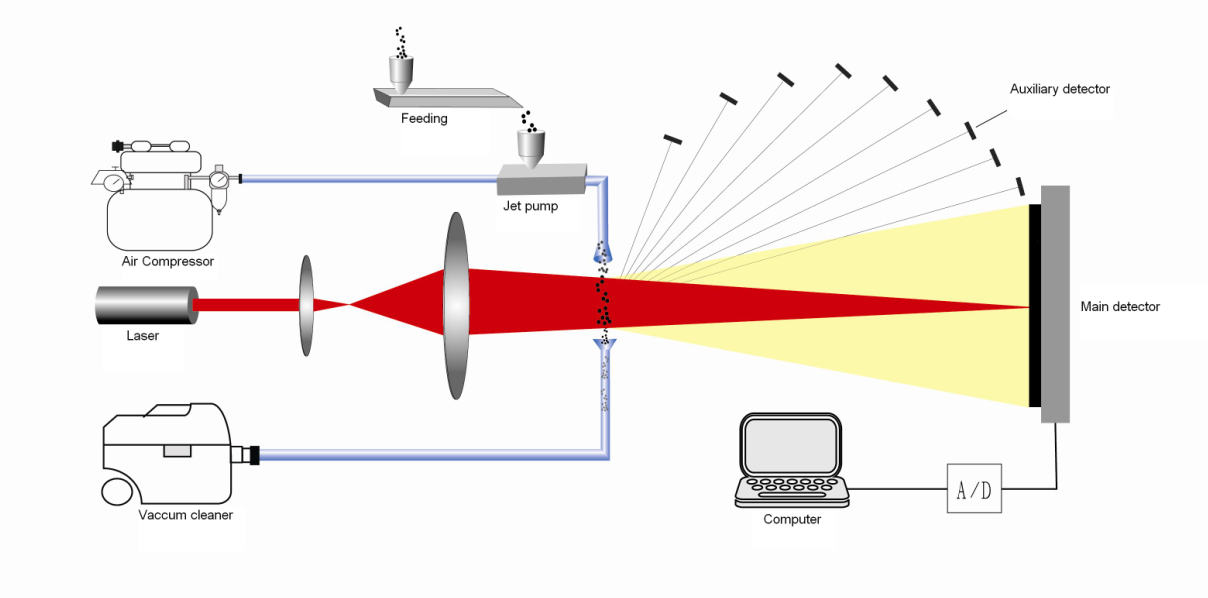

Запатентованная технология преобразования света в Фурье позволяет рассеивающему свету не ограничиваться диафрагмой объектива. Используйте основной детектор и широкоугольный вспомогательный детектор, которые эффективно улавливают все углы рассеяния света в диапазоне тестирования, обеспечивая высокую точность и надежность тестирования во всем диапазоне.
2) Научная система диспергирования сухих порошков
Запатентованная технология турбулентного рассеивания и обычный ударный сдвигающий эффект обеспечивают достаточное рассеивание частиц, а использование износостойкой керамики увеличивает срок службы системы рассеивания.
3) Режим работы, ориентированный на человека, очень прост в использовании
Ручной и полностью автоматический, легко выбирается.
4)Высокоточная автоматическая трехмерная система выравнивания светового пути
Она состоит из высокоточного четырехфазного гибридного шагового двигателя, точность перемещения которого достигает 0,01 микрона, поэтому световой путь всегда находится в хорошем состоянии.
5)Интеллектуальный анализ данных о распределении частиц по размерам
Программное обеспечение для анализа собирает большое количество информации о частицах на высокой скорости и осуществляет обратное распределение частиц с помощью технологии неограниченной подгонки, затем интеллектуальная статистика и анализ данных тестирования обеспечивают точность и повторяемость результатов.
6) Результаты не только показывают распределение частиц, кривую кумулятивного значения и типичные размеры частиц (D10, D50, D90.), но и поддерживают пользовательские результаты анализа, такие как любые характеристики диаметра частиц от D0 до D100, суммарный процент (больше или меньше определенного диаметра частиц)..
7) Пользователи могут создавать выходные данные отчета об испытаниях и формы отображения в соответствии с отраслевыми требованиями.
Приложение:
Winner3005 широко используется для производства цемента, керамики, лекарств, допингов, красителей, прокладок, химических продуктов, катализаторов, тушенки, пыли, добавок, пестицидов, взрывчатых веществ, графита, светочувствительных материалов, топлива, металлических и неметаллических порошков, карбоната кальция, каолина и других порошкообразных материалов.
Он обладает уникальной применимостью и практичностью, особенно в тех областях, где происходят химические реакции, изменение формы и потери жидкости, таких как китайская фитотерапия, производство магнитных материалов и порошков с широким распространением и крупным размером частиц.
Запатентованная технология:
● Конструкция оптического стенда защищена патентом №- ZL 2014 2 0378380.8,
● Трехмерно-оптическая система выравнивания стенда защищена патентом №- ZL 2013 2 0835882.4.
● Заявка на применение принципа рассеяния МИ № патента- ZL 2013 2 0812021.4.
● Применение полностью герметичной кюветы для анализа размера сухих частиц защищено патентом №- ZL.2011 2 0267646.8.
● Заявка на разработку насоса для диспергирования порошка защищена патентом №-ZL 2007 2 0018648.7

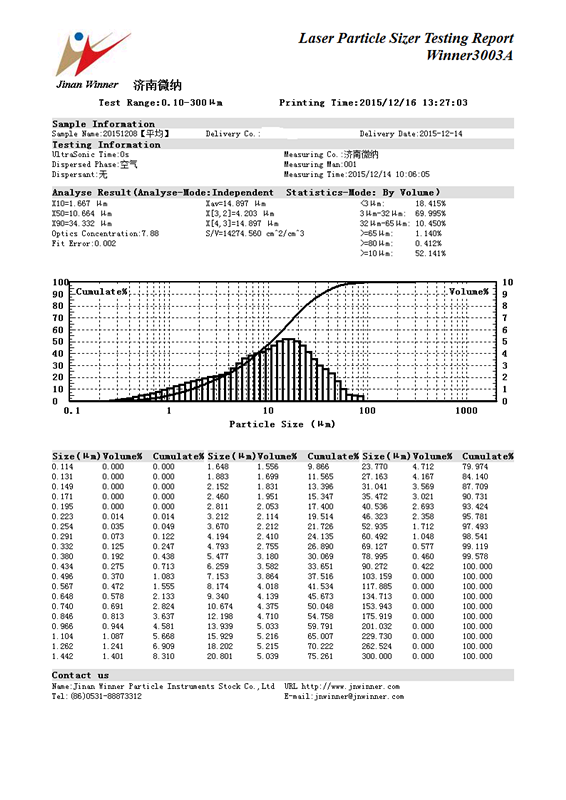

Демонстрационный отчет об испытаниях:
Интерпретация отчета
1) X10=A означает, что объемное содержание частиц размером ≤A составляет 10% от всех частиц.
2) X50=B означает, что объемное содержание частиц размером ≤B составляет 50% от всех частиц.
3) X90=C, означает, что объемное содержание частиц размером ≤C составляет 90% от всех частиц.
4) DAV: средний размер частиц в группе частиц
5) S/V: Удельная площадь поверхности, отношение поверхности к объему/ Площадь поверхности на единицу объема.
6) X[3,2] Средневзвешенная площадь поверхности
7) X[4,3] Средневзвешенный объем
8) Иллюстрация диаграммы анализа размера частиц:
√ Поперечное значение - это значение размера частиц, а это значение представляет собой логарифмическое распределение.
√ Левый столбец - это объем в совокупном проценте, соответствующая кривая - восходящий тренд.
√ Правый столбец - это процент от объема определенного интервала, соответствующий гистограмме или волнообразной кривой.
√ Список данных соответствует результатам тестирования аналитической диаграммы.
