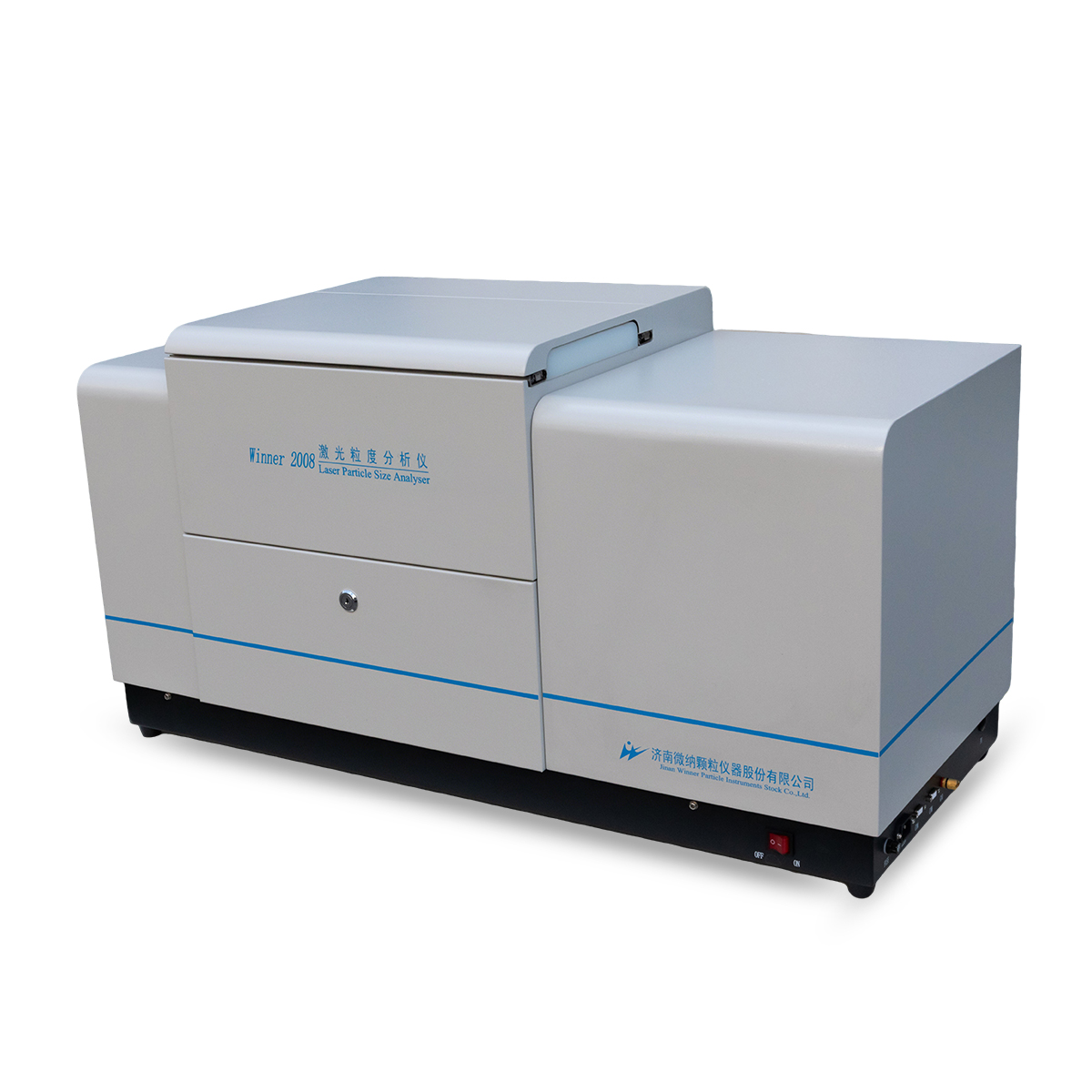

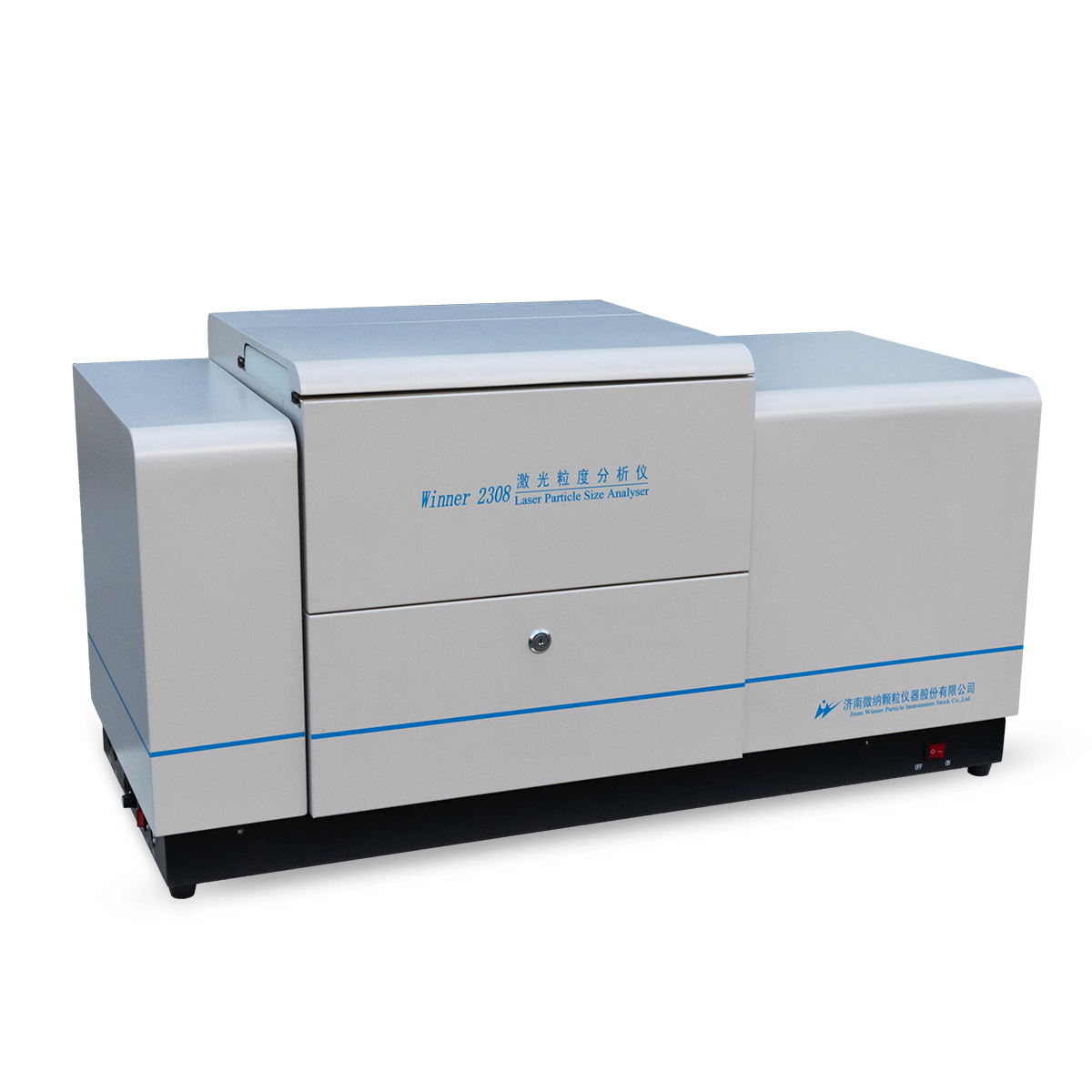

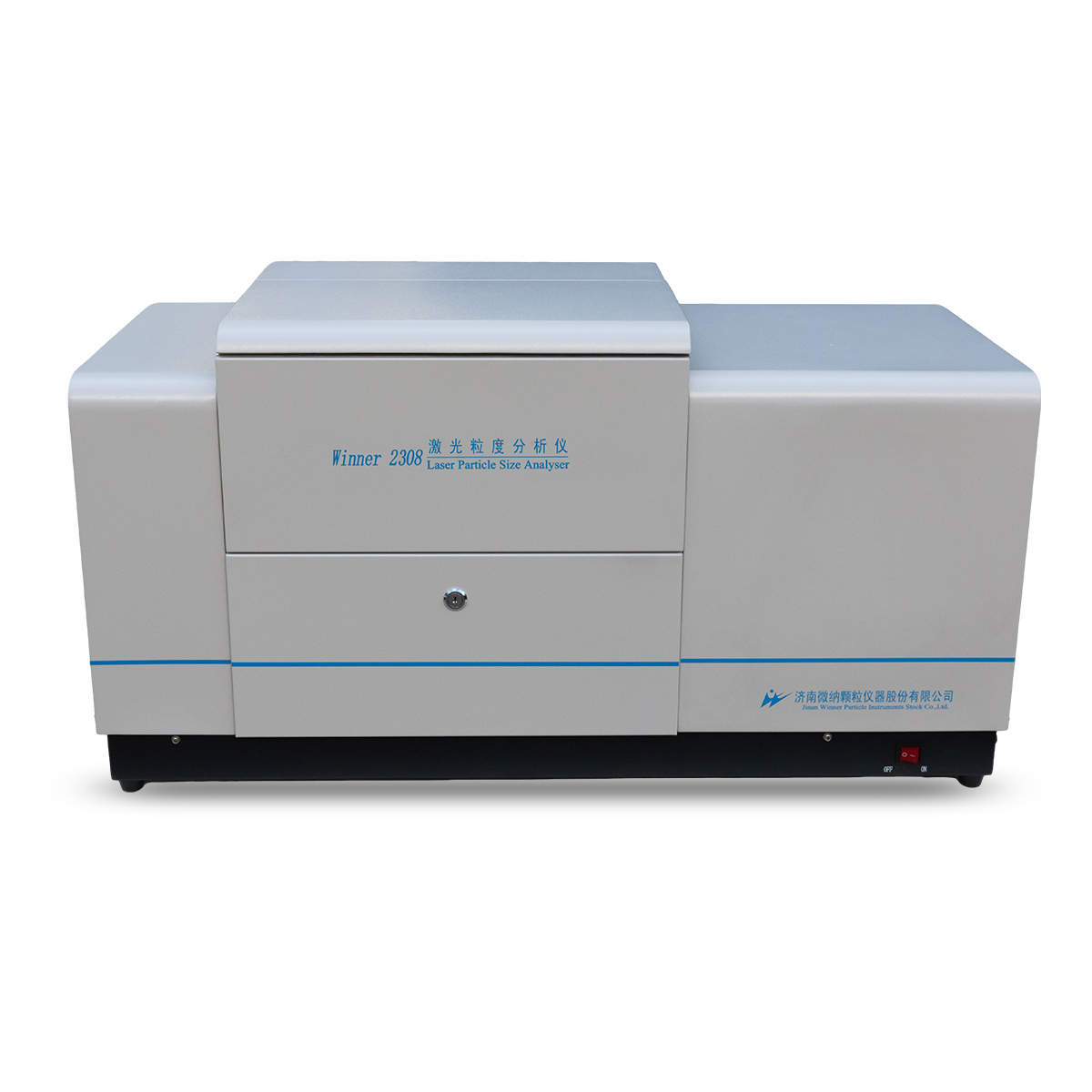

Интеллектуальный полноавтоматический лазерный анализатор размера частиц Winner2308A использует теорию лазерной дифракции (дифракция Ми и Фраунгофера), размер измеряемых частиц составляет от 0,01 мкм до 2000 мкм (сухой 0,1 мкм-2000 мкм), что обеспечивает надежный и воспроизводимый анализ размера частиц для широкого спектра применений.
Описание продукции
1. Краткое введение:
Интеллектуальный полноавтоматический лазерный анализатор размера частиц Winner2308A использует теорию лазерной дифракции (дифракция Ми и Фраунгофера), размер измеряемых частиц составляет от 0,01 мкм до 2000 мкм (сухой 0,1 мкм-2000 мкм), что обеспечивает надежный и воспроизводимый анализ размера частиц для широкого спектра применений. В нем используются двухлучевые и многоспектральные системы обнаружения, а также технология тестирования бокового рассеяния света, что значительно повышает точность и производительность тестирования и является предпочтительным выбором для отделов контроля качества промышленного производства и исследовательских институтов.
2. Основные характеристики:
| Название модели | Winner2308A | |
| Стандарт | ISO13320-1: 2009, GB/T19007-2016, Q/0100JWN001-2024 Соответствие требованиям 21 CFR, часть 11 | |
| Принцип | Принцип лазерной дифракции | |
| Анализ | Рассеяние Ми и Фраунгофера | |
| Расположение детектора | Матрица с логарифмическим интервалом, угол проверки от 0,015 до 145 градусов | |
| Диапазон измерений | Влажные: 0,01мкм-2000 мкм сухие: 0,1мкм-2000 мкм | |
| Кремниевые фотоприемники | Влажные: 127 шт Сухие: 100 шт | |
| Погрешность в точности | Мокрый<0.5% Dry<1.0% (CRM D50) | |
| Ошибка повторяемости | Мокрый<0.5% Dry<1.0% (CRM D50) | |
| Источник света | Двойная линза, He-Ne лазер, P>3,0 МВт (λ= 632,8 нм) Вспомогательный зеленый твердотельный полупроводниковый лазер (λ= 405 нм), P≈2,0 МВт, | |
| оптический путь | Оптический путь с преобразованием Фурье сходящегося света | |
| Эффективное фокусное расстояние | 500 мм | |
| Безопасность лазера | Класс 1 | |
| Распыление во влажном состоянии | Ультразвук | Частота: 40 кГц Мощность: 60 Вт, время действия: ≥1 С |
| Мешать | Скорость вращения: 0-3000 об/мин (регулируется) | |
| Циркулировать | Номинальный расход: 30 л/мин Номинальная мощность: 70 Вт | |
| Датчик защиты от переполнения | Сделано в SST, Великобритания | |
| Емкость для образцов | Объем: 1000 мл | |
| Кювета для микрообразцов | Объем: 10 мл (в наличии) | |
| Сухая дисперсия | Запатентованная технология диспергирования с сухой турбулентностью, метод сдвига обычной ударной волной | |
| Скорость подачи | Регулируется (ручка регулировки скорости) | |
| Режим работы | Полностью автоматическое / ручное управление, свободный выбор | |
| Диспергирующая среда | Сжатый воздух, давление: от 0 до 6 бар | |
| Оптическая система выравнивания стенда | Полностью автоматический, точность до 0,2 мкм | |
| Максимальная скорость тестирования за раз | Влажный режим: ＜2 мин сухой : <1min Inverval time per test result :500ms | |
| Внешний размер | L104 см × W44 см × H54 см | |
| вес нетто | 70 кг | |
3. Основные характеристики:
1) Интегрированная конструкция автоматической системы диспергирования влажных и сухих образцов
Интеллектуальный лазерный анализатор размера частиц Winner2308, который является первым в Китае лазерным анализатором размера частиц, интегрированным в тест на влажную и сухую дисперсию, успешно решил проблему интеграции сухих и влажных технологий, реализовал один ключ для переключения, применил для проверки всего распределения частиц по размерам от 0,01 мкм до 2000 мкм.
2) Интеллектуальная полноавтоматическая система управления и ручной режим работы, которые можно свободно выбирать.
Благодаря интеллектуальному автоматическому режиму работы для проведения ключевого теста, если в соответствии с запросом на добавление образца нажать кнопку "тест", весь процесс будет завершен автоматически,
что не только снизит нагрузку на тестирование, но и устранит влияние человеческого фактора для дальнейшего повышения точности и аутентичности о результатах тестирования.
Мокрый метод: ключ к завершению процесса подачи воды, ультразвукового распыления, циркуляции, тестирования, очистки, записи данных, их анализа, сохранения и печати, которые выполняются автоматически и занимают всего 2 минуты.
Сухой метод: выполнение всех операций по сбору пыли, подаче сжатого воздуха, загрузке, тестированию, обработке данных и других занимает 1 минуту.
3) Запатентованная технология стабильной и уникальной оптической системы.
Запатентованная технология преобразования Фурье сходящегося света позволяет рассеивающему свету не ограничиваться пределом диафрагмы объектива, используя конструкцию оптического тракта в двойной спектральной плоскости, количество каналов фотоприемника составляет 127 шт, максимальный угол обнаружения составляет 145 градусов, а минимальный угол обнаружения - 0,0155 градусов, используя запатентованную технологию ортогонального излучения с двумя лазерами, Диапазон измерений эффективно расширен до 2000 мкм. Для обеспечения стабильности и точности измерения частиц используется фурье-объектив Canon, импортированный из Японии.
4) Автоматическая система выравнивания оптического пути,
Точность четырех гибридных шаговых двигателей в автоматической системе оптических компонентов, микропрецизионность 0,1 мкм позволяют прибору light path всегда быть на высоте, устраняя неполадки на световом пути вручную, а также повышая точность и стабильность результатов тестирования.
5) Полностью встроенная система диспергирования образцов.
Автоматическая система влажного диспергирования, SOP реализует одну ключевую операцию.
объединив механическое перемешивание, ультразвуковое диспергирование и циркуляционный канал, вы обеспечите равномерное диспергирование и распределение частиц, избежите многих неприятных явлений, таких как неравномерное распределение частиц, отложение крупных частиц из-за длинной внешней трубки диспергирующей системы, и гарантируете репрезентативность результатов теста.
Для системы сухого диспергирования запатентованная технология турбулентного диспергирования и обычный эффект ударного сдвига обеспечивают достаточное диспергирование частиц и гарантируют хорошее качество теста.
6) Программное обеспечение для анализа размера частиц прибора.
Оригинальная запатентованная технология свободной подгонки без ограничений собирает данные о рассеянии в процессе измерения, не ограничивает анализ частиц какими-либо функциями, точно отражает распределение частиц по размерам, прибор обеспечивает высокую точность данных с
Время сбора данных составляет 10 кГц.
4. Функция программного обеспечения:
1, Режим анализа
Бесплатное распределение, равномерное распределение, логарифмическое нормальное распределение, классификация ячеек и т.д. отвечают различным требованиям статистики размеров частиц в различных отраслях промышленности.
2, Статистический метод
Распределение по объему, Количественное распределение
3, Статистическое сравнение
Приведите несколько результатов тестирования для сравнения и анализа
Получите разницу, сравнив результаты испытаний различных партий образцов, образцов до и после обработки, а также в разное время.
Имеют большое практическое значение для контроля качества промышленного сырья
4, Пользовательский анализ
Определение процентного содержания в зависимости от размера частиц
Определение размера частиц в процентах
Рассчитайте процентное соотношение в зависимости от размера частиц.
Соблюдайте требования к представлению результатов испытаний в различных отраслях промышленности.

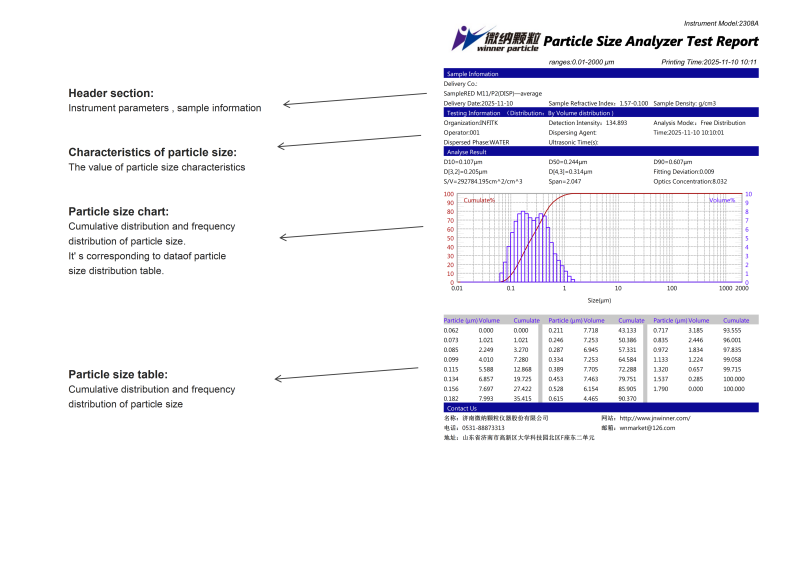

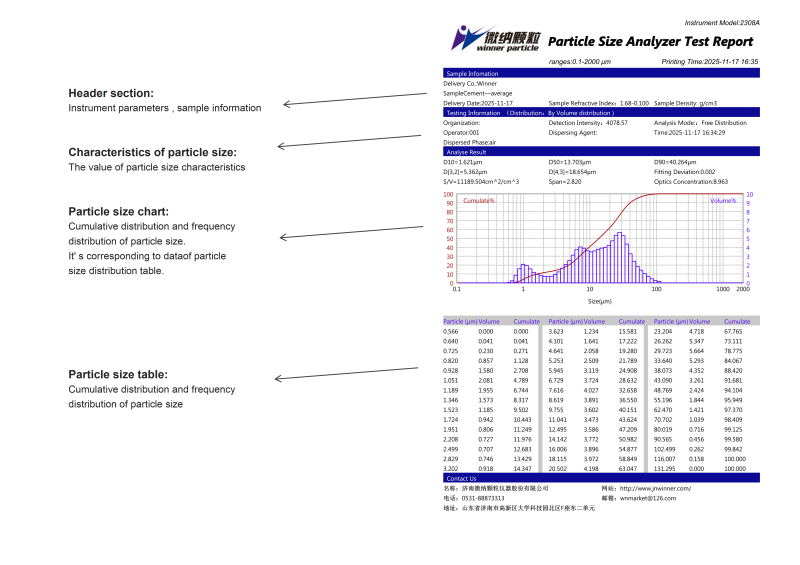

5, Протокол испытаний
Word, Excel, фото (Bmp), текст и т.д.
6, Поддержка нескольких языков
Китайский и английский (доступны и другие)
7, Интеллектуальный режим работы
Автоматически контролируйте приток воды, распыление, тестирование и анализ.
Улучшенная повторяемость после устранения человеческого фактора

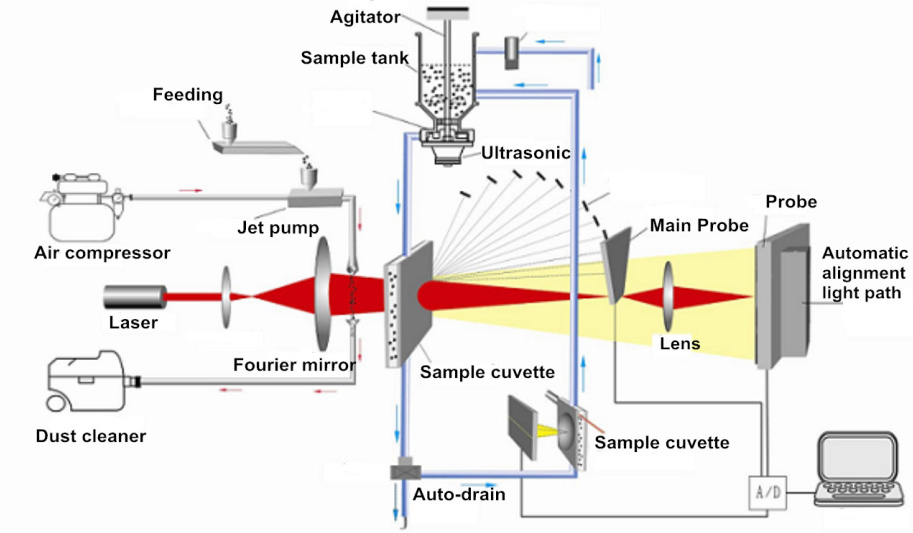

Рисунок-Схема лазерного анализатора размера частиц Winner2308 Dry Wet
5. Применение:
Лазерный анализатор размера частиц Winner2308A широко используется в цементе, керамике, лекарствах, лосьонах, красках, красителях, пигментах, наполнителях, химикатах, катализаторах, буровых растворах, абразивах, смазочных материалах, угле, осадке, пыли, клетках, бактериях, пищевых добавках, пестицидах, взрывчатых веществах, графите, фотоматериалах, топливе, чернила, металлический и неметаллический порошок, карбонат кальция, каолин, угольный шлам и другие порошкообразные материалы.
6.Применяйте запатентованную технологию:
● Конструкция оптического стенда защищена патентом №- ZL 2014 2 0378380.8,
● Трехмерно-оптическая система настольного выравнивания защищена патентом №- ZL 2013 2 0835882.4.
● Патент на применение принципа рассеяния МИ №- ZL 2013 2 0812021.4.
● Применение полностью герметичной кюветы для анализа размера сухих частиц защищено патентом №- ZL.2011 2 0267646.8.
● Ортогональное применение двойного лазерного луча защищено патентом №-ZL 2007 2 0025702.0
● Применение в конструкции насоса для диспергирования порошка защищено патентом №-ZL 2007 2 0018648.7
● Установка с мокрой циркуляцией защищена патентом №-ZL2010 2 0593526.2
