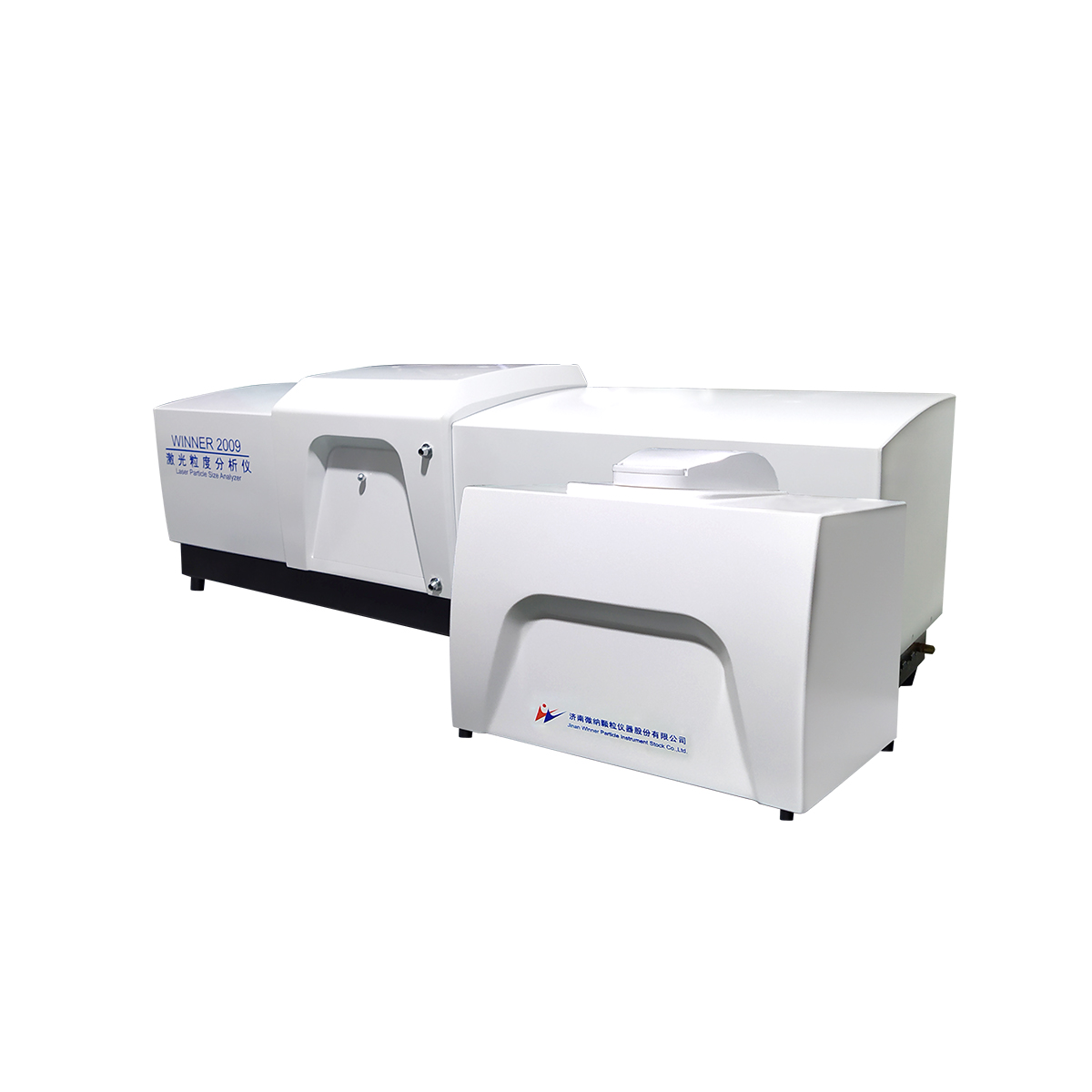

Автоматический лазерный анализатор размера частиц влажного диспергирования Winner2009

Краткое введение:

      Победитель2009 полноавтоматический влажный лазерный анализатор размера частиц примите принцип рассеяния МИ, размер меры составляет от 0,01мкм до 2000 года мкм/1200мкм, которые обеспечивают надежный и воспроизводимый анализ размера частиц для широкого спектра применений.В них используется двухлучевой и мультилучевойплести системы спектрального детектирования и технология тестирования на боковое рассеяние света позволяют значительно повысить точность и производительность тестирования, что соответствует передовому отечественному уровню в этой области.

Основные технические характеристики:

Основные характеристики:

1)Патент победителя - Разработка оптического тракта

Запатентованная технология преобразования света Фурье в сходящийся свет позволяет рассеивающему свету не ограничиваться диафрагмой объектива. Конструкция с двойным спектром обеспечивает точность измерения от 0,01 мкм до 2000 мкм, а двухлазерный ортогональный источник света с использованием вспомогательного полупроводникового лазера увеличивает угол измерения с 45 до 135 градусов, обеспечивая прием сигналов под всеми углами.

2) Расширьте диапазон размеров

Диапазон измерений Winner2009A значительно расширен до 0,01 мкм, что особенно подходит для небольших образцов пользователя, а результаты испытаний на субмикронные частицы достигли международного уровня

 3)Полностью автоматическая система влажного диспергирования

Ультразвуковое диспергирование, механическое перемешивание и циркуляционный канал, разумно интегрированные во внутреннюю часть приборов, обеспечивают равномерное диспергирование и распределение частиц в процессе тестирования.s.

4) Интеллектуальный режим работы

Благодаря интеллектуальному автоматическому режиму работы для проведения ключевого теста, при условии, что после быстрого добавления образца вы нажмете кнопку "тест", все процессы, включая подачу воды, диспергирование, циркуляцию, тестирование, очистку, запись данных, анализ данных, сохранение и печать, будут завершены автоматически, не только сократите нагрузку на тестирование, а также устраните влияние человеческого фактора, чтобы еще больше повысить точность и достоверность результатов тестирования.

5)Автоматическая система выравнивания оптического пути

Точность четырех гибридных шаговых двигателей в автоматической системе оптических компонентов, микропрецизионность 0,1 мкм позволяют прибору light path всегда быть на высоте, устраняя неполадки на световом пути вручную, а также повышая точность и стабильность результатов тестирования.

6)Авторитетный метод калибровки

При проведении всего диапазона испытаний с использованием материалов национального стандарта для калибровки прибор может быть откалиброван только через год. Метод калибровки прост и быстр.

7) Запатентованный метод неограниченной свободной подгонки

Оригинальная запатентованная технология без ограничений по размеру, на анализ размера частиц не влияют какие-либо функциональные ограничения, что позволяет точно определить распределение частиц по размерам.

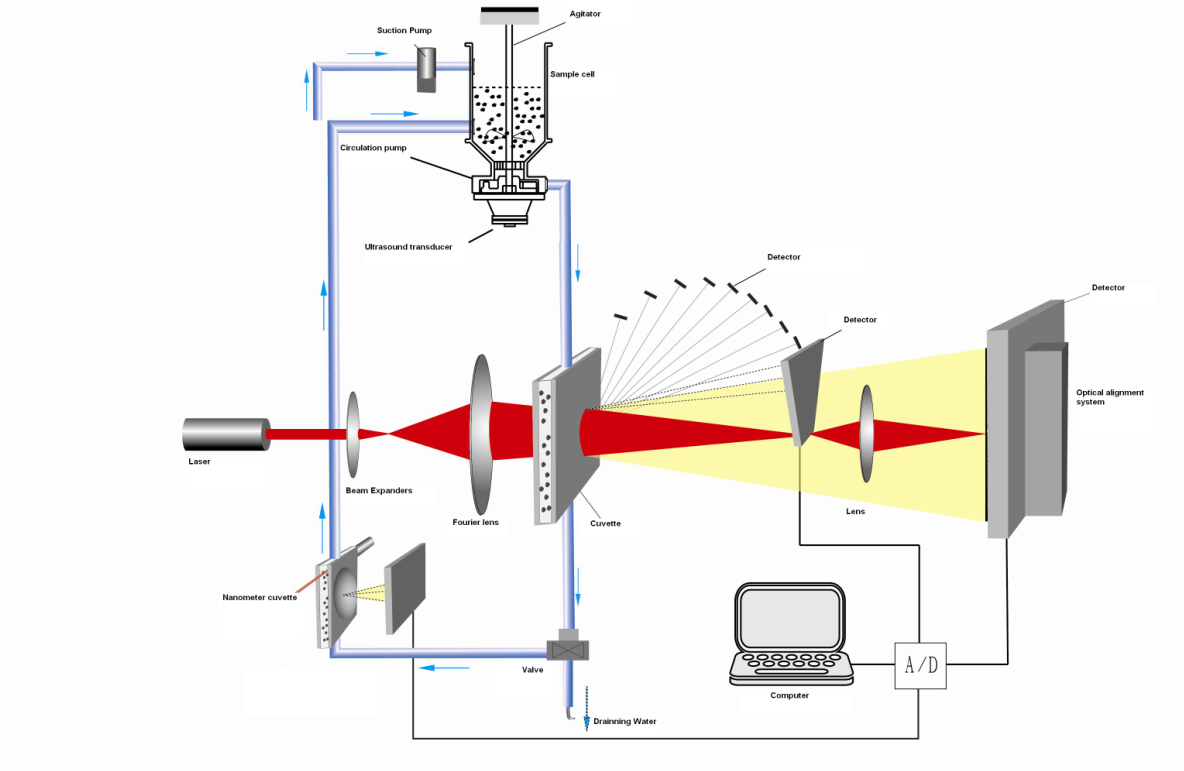

Принципиальная схема прибора

Внедрять запатентованные технологии:

1.Конструкция оптического стенда защищена патентом №- ZL 2014 2 0378380.8.,

2.Оптическая система выравнивания стенда защищена патентом №- ZL 2013 2 0835882.4.

3.Заявка на применение принципа рассеяния Ми, патент №- ZL 2013 2 0812021.4.

4.Двойной ортогональный лазерный луч заявка защищена патентом №-ZL 2007 2 0025702.0

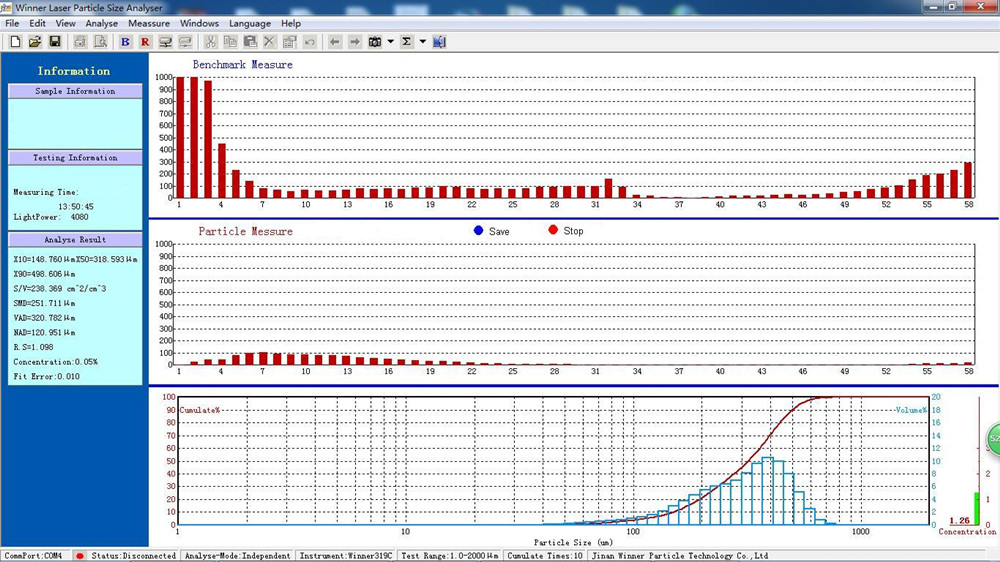

Интерфейс управления тестированием прибора:

После фонового тестирования нажмите ”Проверка энергетического спектра" в "режиме тестирования". И система отобразит "режим тестирования". Наблюдайте за спектральной кривой и концентрацией, после того как результат теста станет стабильным, нажмите “сохранить результаты”. Система автоматически сохранит результат теста через заданные промежутки времени

                          Энергия Sпектрум Tэст Vновый

Протокол испытаний и его описание:

1) D10 : Частица диаметр, < 10% particle volume summation percent of total particle’объем

2) D50 : Частица диаметр, < 10% particle volume summation percent of total particle’объем s

3) D90 : Частица диаметр, < 10% particle volume summation percent of total particle’объем s

4) DAV: средний размер частиц в рое частиц.

5) S/V: Объемная удельная площадь поверхности; площадь поверхности на единицу объема частиц

Приложение:

Winner2009 широко используется в минеральных материалах, цементе, керамике, химикатах, красках, эмульсиях, красителях, пигментах, наполнителях, химических продуктах, катализаторах, буровых растворах, абразивах, смазочных материалах, угле, песке, пыли, бактериях, клетках, пищевых продуктах, добавках, пестицидах, взрывчатых веществах, графите, светочувствительных материалах, топливе, а также чернильный металлический и неметаллический порошок, карбонат кальция, каолин, суспензию угольной воды и другие порошкообразные материалы.
