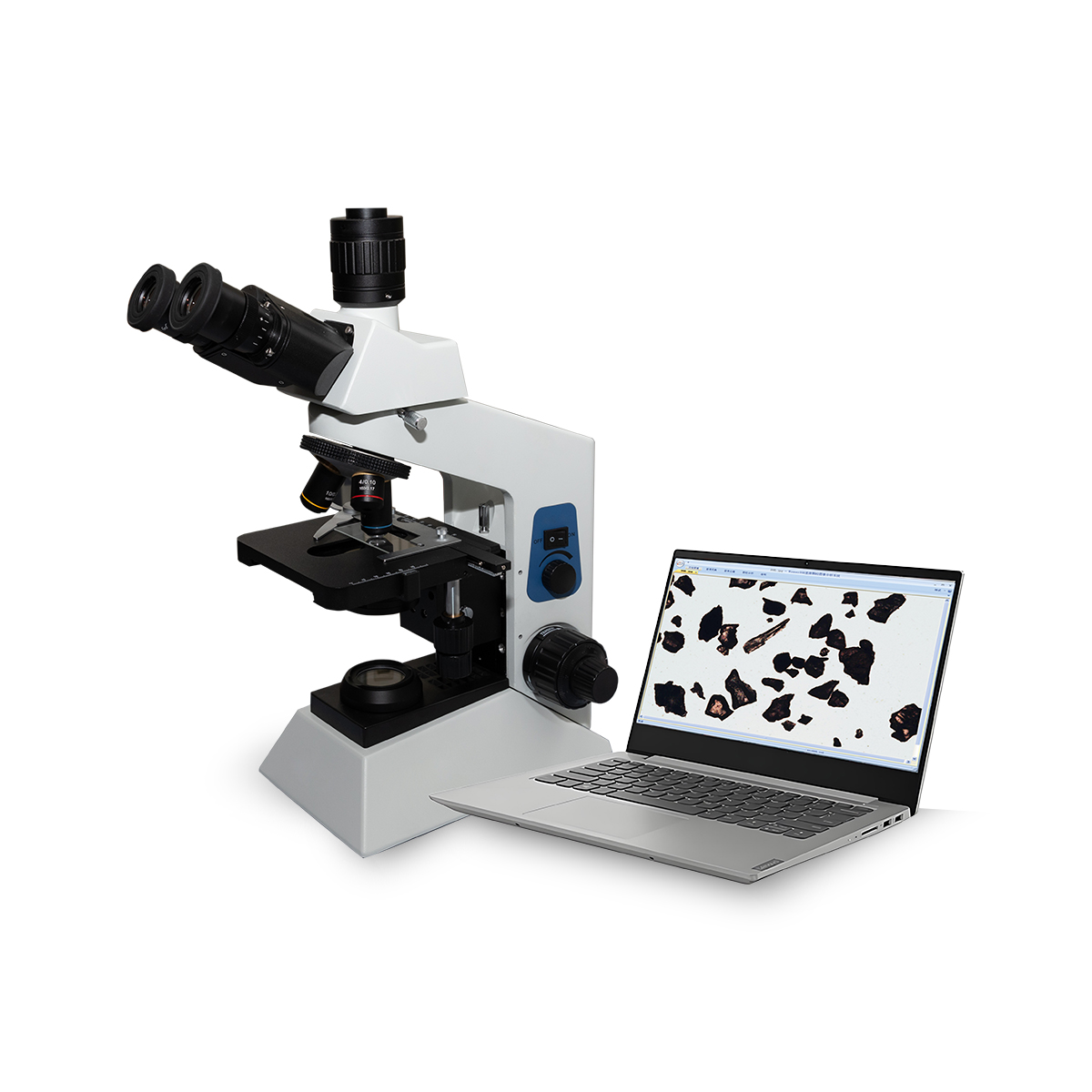

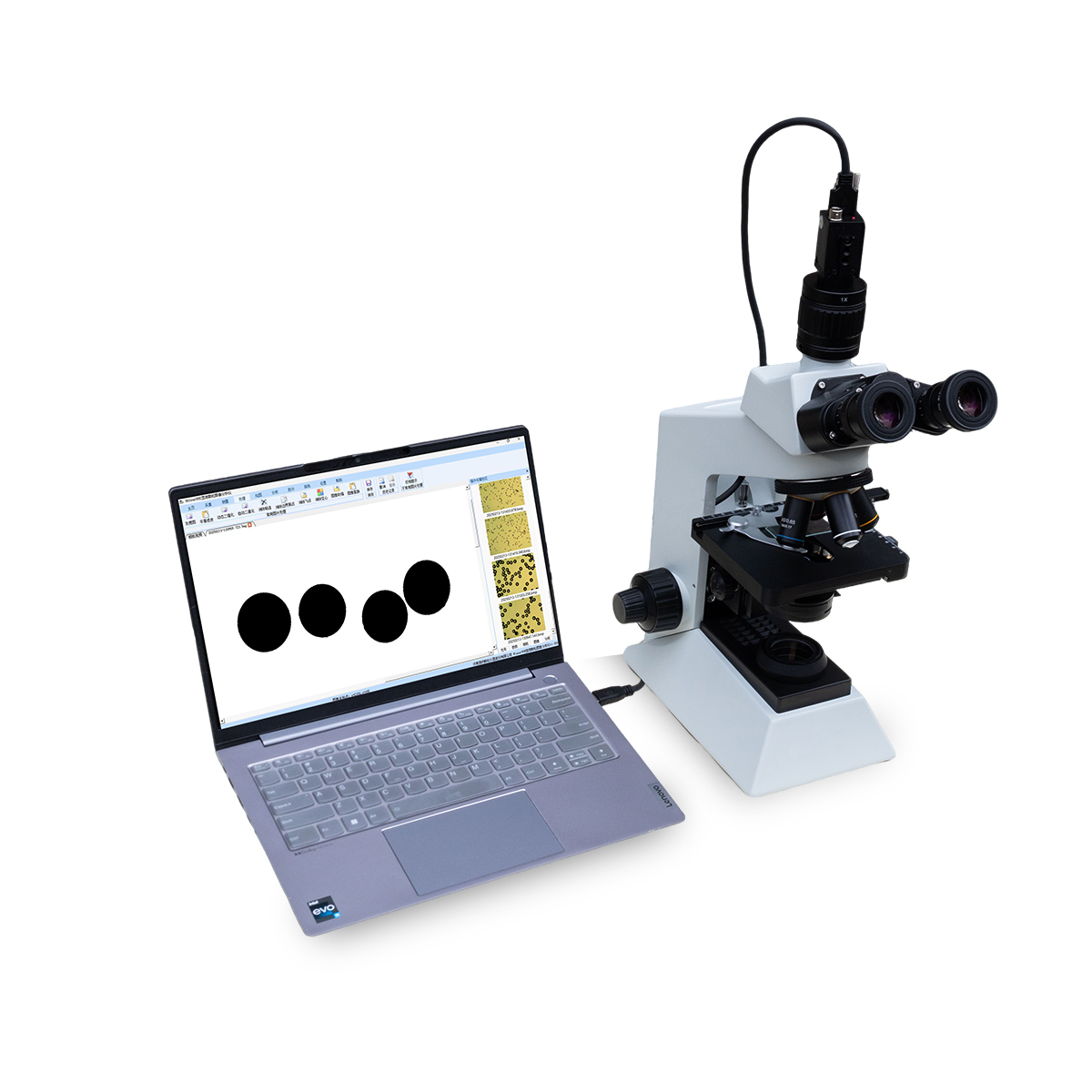

Winner99E — анализатор размеров частиц статического изображения

Диапазон измерений: 1-6000 мкм

Он широко применим в современных сценариях применения, таких как исследовательские институты, университетские лаборатории, корпоративные исследовательские центры и институты тестирования качества.

Спросите сейчас Следующий продукт

Описание продукции

Winner99E — это новейшее поколение оборудования для анализа статических частиц в Китае. Он использует новейшую систему получения изображений и программное обеспечение для анализа, идеально сочетая компьютерную визуализацию с теорией анализа размера и формы частиц. При получении чётких изображений частиц представлены размер частиц, сферичность, соотношение сторон, объёмность, соотношение поверхности и другие соответствующие параметры характеристики размера и формы частиц в виде характеристических значений и распределения, что позволяет пользователю подробно понять частицы.

Кроме того, этот инструмент обладает символами эпохи автоматизации и интеллекта, что облегчает его работу, делает анализ более разумным, а результаты — более стабильными. Она является предпочтительным партнёром и правой рукой для измерения размера частиц и анализа формы частиц.

Основные технические характеристики

Общие заведения

Микроскопическая система

Программные функции

Параметры отчета

Название модели	Winner99E
Диапазон измерений	1-6000 мкм
Максимальное разрешение	2048*1536
Размер пикселя	3.2*3.2μm
Скорость сегментации	<1 секунда
Процент успеха сегментации	>98%
Порт соединения	USB3.0

Окуляр	Окуляр с широким углом зрения 10 раз
Объективная линза	4X, 10X, 40X, 100X (масло) Группа объективных объективов с коррекцией хроматических аберраций на большие расстояния
Источник света	Нижний полупрозрачный источник света, опционально галогенный или светодиодный свет, регулировается яркость; сверху установленный металлографический источник падающего света (с поляризатором).
Платформа	Механический 3D-механический этап, размеры: 185 мм x 140 мм Диапазон движения: 50 мм x 75 мм, грубая и тонкая коаксиальная фокусировка Тонкая регулировка: 2 мкм, с фиксирующими и ограничивающими устройствами
Увеличение	4-5000X

Получение изображений	Соберите образцы морфологии изображений и сохраняйте их в форматах JPG и BMP.
Сшивка изображений	Бесшовное соединение нескольких изображений позволяет увеличить количество частиц в тесте, повышая его репрезентативность. В качестве альтернативы отдельные изображения можно обрабатывать, сохранять и затем сшивать, что ещё больше повышает точность результатов.
Инструменты автоматической обработки	Двенадцать автоматических инструментов обработки, включая автоматическую адаптивную бинаризацию, автоматическое удаление шума, автоматическое удаление частиц с неполными границами, автоматическое заполнение полых областей в частицах, автоматическое сглаживание краёв частиц, автоматическое устранение адгезии частиц и автоматическое определение параметров размера и формы частиц.
Масштаб	После калибровки с помощью национального стандартного микрометра каждый тест требует только выбора масштабного значения, соответствующего объективной линзе, чтобы получить фактический размер частицы.
Данные о одночастицах	Изображение позволяет напрямую отображать и анализировать 10 параметров отдельных частиц, включая площадь сечения, размер частиц, соотношение сторон и сферичность.
Управление задачами	Механизм управления задачами строгий, что позволяет пользователям легко управлять тестовыми данными.

Параметры признаков	Характерные параметры распределения частиц, такие как D10/D50 (медианный диаметр)/D90/D100
Частота/Кумулятивная	Таблицы данных, графики и столбчатые диаграммы, показывающие частоту и совокупное распределение частиц по количеству, объёму и площади.
Параметры формы	Десять часто используемых данных для характеристики формы частиц, включая соотношение сторон, громоздкость, сферичность, площадь поверхности, удельную площадь поверхности и параметр контурного прямоугольника.
Количество графов	Количество тестируемых частиц можно получить напрямую.
Миниатюры	В отчёте могут отображаться цветные или черно-белые (выбираемые) миниатюры образцов.
Технические характеристики таблицного геадера	Заголовок отчёта позволяет вводить такие данные, как название образца, тестовый блок и среда распространения.

+ Преимущества

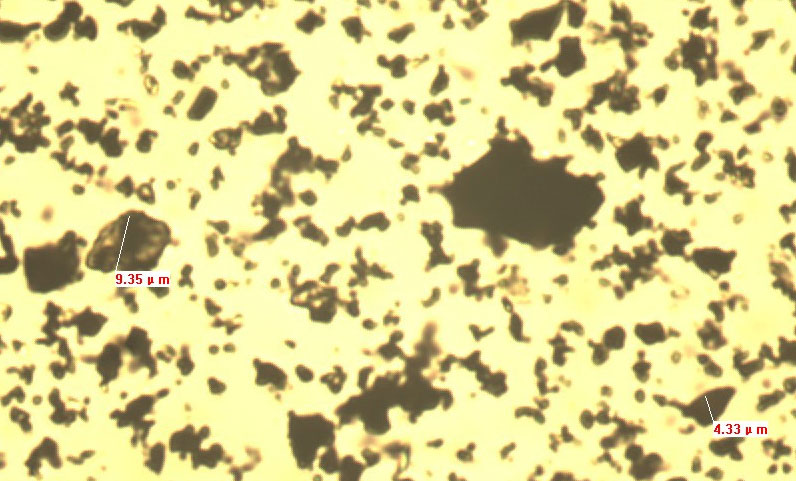

(1) Интуитивно отражать морфологию частиц

Морфология поверхности частиц непосредственно отражается на экране компьютера, чтобы пользователи могли интульно и всесторонне понять морфологию частиц.

(2) Идеально сшить несколько изображений вместе

Изображения частиц разных полей зрения объединены в одное, чтобы в анализе участвовало больше частиц, а результаты теста были более репрезентативными.

(3) Автоматический сегмент застрявших частиц

Внедрить более продвинутый алгоритм распознавания частиц для автоматического сегментирования различных форм прикреплённых частиц, значительно повышая точность сегментации, снижая участие человека и эффективно сокращая время обработки изображений.

(4) Функция адаптивной бинаризации

Функция адаптивной бинаризации используется для того, чтобы процесс бинаризации изображения не подвергался влиянию света для съёмки, тем самым избегая потери информации о частицах из-за неравномерного освещения. Это закладывает основу для точности последующей обработки.

(5) Проектирование оптических путей

Программное обеспечение для анализа изображений частиц может автоматически обрабатывать набор инструментов, интегрировать бинаризацию, устранять неполные частотные частицы на границе и т.д. Достаточно одного ключа, чтобы обработать маг частиц и получить результаты анализа. Операция проста, а результаты надёжны.

(6) Свободно переключать единицы размера частиц

Выбор линейки поддерживает несколько единиц длины, включая нанометры, микрометры и миллиметры. Пользователям удобно дополнительно обрабатывать изображения частиц, полученные с помощью электронной микроскопии и других методов.

(7) Быстро обрабатывать частицы специальных форм

Для сферических частиц используется уникальный алгоритм обработки. Частицы можно анализировать напрямую без обработки исходного изображения. Даже если частицы прилипают или перекрываются, результат анализа не пострадает. Эффективность анализа сферических частиц повышается.

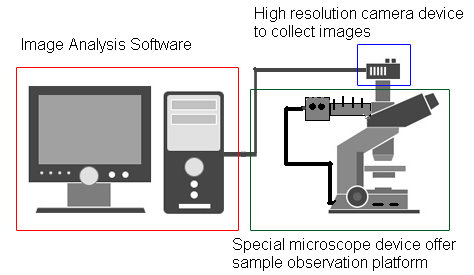

+ Принцип тестирования

+ Применение

Winner 99E — статический анализатор частиц, используемый в цементе, керамике, фармацевтике, красках, красках, пигментах, наполнителях, химических продуктах, катализаторах, углях, осадках, пыли, муке, пищевых добавках, пестицидах, взрывчатых веществах, графите, фотографических материалах, топливе, металлических и неметаллических порошках, карбонате кальклема, каолине и другой порошковой промышленности.
