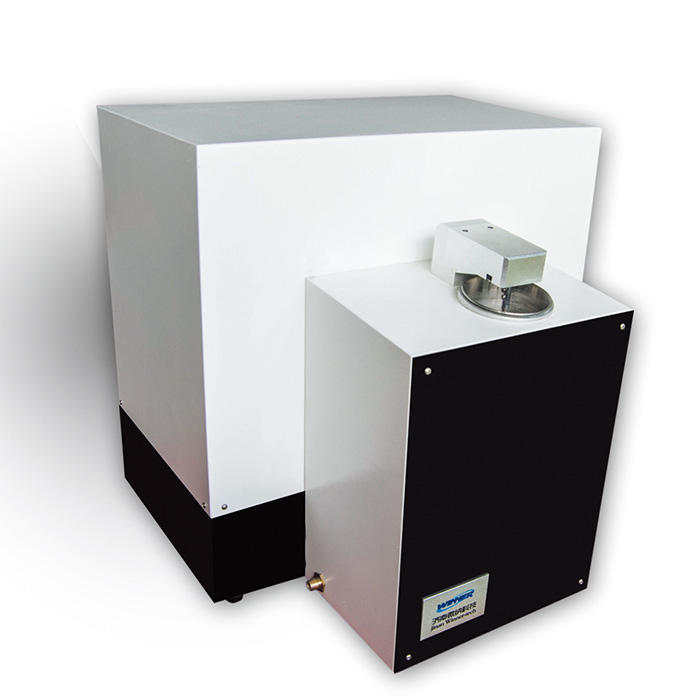

Winner100D Динамический анализатор изображений мокрых частиц

Диапазон измерений: 5-3000 мкм (настраиваемый)

Он широко применим в современных сценариях применения, таких как исследовательские институты, университетские лаборатории, корпоративные исследовательские центры и институты тестирования качества.

Спросите сейчас Следующий продукт

Описание продукции

Winner100D — это недавно запущенный эксклюзивный динамический анализатор изображений влажных частиц от Winner Particle. Он измеряет распределение размера частиц и морфологию в диапазоне от 5 мкм до 3000 мкм, в соответствии с международным стандартом ISO/DIS 13322-2. Прибор может захватывать, хранить и обрабатывать изображения образцов частиц в реальном времени. При большем объёме выборки и статистическом режиме результаты анализа становятся более репрезентативными и воспроизводимыми.

Основные технические характеристики

Общие заведения

Размер измерения

Оптика

Параметр анализа выхода

Название модели	Победитель100D
Стандарты исполнения	ISO/DIS-13322-2
Внешнее измерение	Основной блок: 700мм300мм450мм Влажный модуль: 415мм350мм380мм
Чистый вес	Основная единица: 15 кг Мокрый модуль: 15 кг

Диапазон измерений	5-3000 мкм (настраиваемое)
Ошибка точности	≤1,0% (Отклонение D50 по национальной стандартной выборке)
Ошибка повторяемости	≤1,0% (Отклонение D50 по национальной стандартной выборке)
Метод кормления	Автоматическая система мокрой дисперсии
Метод дисперсии	Встроенная интегрированная циркуляционная дисперсия в резервуаре образцов, в сочетании с ультразвуковой дисперсией и внешней ультразвуковой дисперсией в окне образца, образует двойную ультразвуковую синергетическую дисперсионную систему, которая может значительно улучшить эффект дисперсии.
Количество анализируемых частиц	>100000 шт./мин
Модуль высокоскоростной визуализации	Максимальная частота кадров — 120 кадров в секунду

Lens Group	HD телецентрический объектив (спецификация опциональна)
Оптическое освещение	Выделенный параллельный источник света

Размер частиц	Распределение размеров частиц, типичное значение, максимальный размер частицы, доля в определённом диапазоне размеров частиц, доля больше или меньше определённого размера частицы.
Морфология размера частиц	Соотношение сторон и распределение, циркулярность и распределение, изображение частиц
Количество частиц	Количество всех частиц, участвующих в обнаружении.

+ Преимущества

(1) Анализ морфологии частиц

Предложить параметры сферичности, круговости, округлости, соотношения сторон, сферичности и других предпозиционных параметров морфологии частиц, а также добавить саморазработанное программное обеспечение для вычисления модуля круглости частиц (округлость). Анализ циркулярности частиц в соответствии со стандартами США в области нефти и газа: API_RP58. А также геологические плиты, подходящие для этого абразивного, нефтегазового и других отраслевых стандартов.

(2) По сравнению со статическим методом подготовки образцов статического имиджера, Winner100D может измерять массовые данные частиц, что имеет большое значение для их репрезентативности.

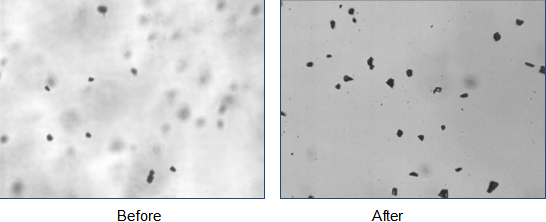

(3) Более высокая ясность

Сочетание широкого поля поля, дальнодействующего центрального светового пути и ограниченного окна отбора проб в плоскости может эффективно повысить чёткость фотографий образцов частиц.

+ Применение

Анализатор размеров частиц влажного изображения Winner100D широко используется в неметаллических минералах, керамике, покрытиях, чернилах, пигментах, наполнителях, фармацевтике, пищевых продуктах, материалах для литиевых аккумуляторов, абразивах, металлических порошках, цементе, химических порошках, очистке воды, геологической разведке, научно-исследовательских институтах и университетах и других областях.

Он может реализовывать анализ размера, формы, концентрации и количества частиц в реальном времени, удовлетворяя разнообразные требования к тестированию — от рутинного контроля качества производства до высококлассных научных исследований.

+ Функция аналитического программного обеспечения

1. Механизм управления задачами: согласно управлению задачами, убедитесь, что управление данными находится в порядке.

2. Получение видео: Видео и изображения собираются в любое время для сохранения необходимых видеоданных.

3. Калибровка масштаба: с помощью операции калибровки масштаба фактический размер можно сопоставить, чтобы фактическое значение размера было получено непосредственно на изображении.

4. Режим пакетной обработки изображений: в этом режиме можно обрабатывать во время сбора без ограничений по памяти и получать более точные данные, обрабатывая большое количество изображений.

5. Набор инструментов для автоматической обработки частиц: 12 инструментов автоматической обработки: автоматическое устранение адгезии частиц, автоматическое устранение различных точек, автоматическое устранение неполных пограничных частиц, автоматическое заполнение полых областей частиц, автоматическое сглаживание краёв частиц и др.

6. Параметр вывода программного обеспечения:

Размер частиц:распределение размеров частиц, D10, D50, D90, Dmax, типичный размер частиц (настраиваемый); Настраиваемое: интервальное содержание, больше / меньше содержания, градация частиц;

Форма частиц:Соотношение сторон и распределение, циркулярность и распределение, изображение частиц, количество частиц

7. Программное обеспечение других функций:

Пользовательский отображение заголовков для логотипа и информации об операторе;

Настраиваемая настройка и устранение размера, круглости и соотношения сторон частиц;

Интервальная градация и настройки индивидуальной градации;

Двухобъективное автоматическое переключение, электрическая регулировка фокуса;

Отображение концентраций в реальном времени и отображение количества частиц на тестовом интерфейсе;

Ручное / автоматическое управление циркуляционным модулем;

Функция сохранения изображений и так далее.

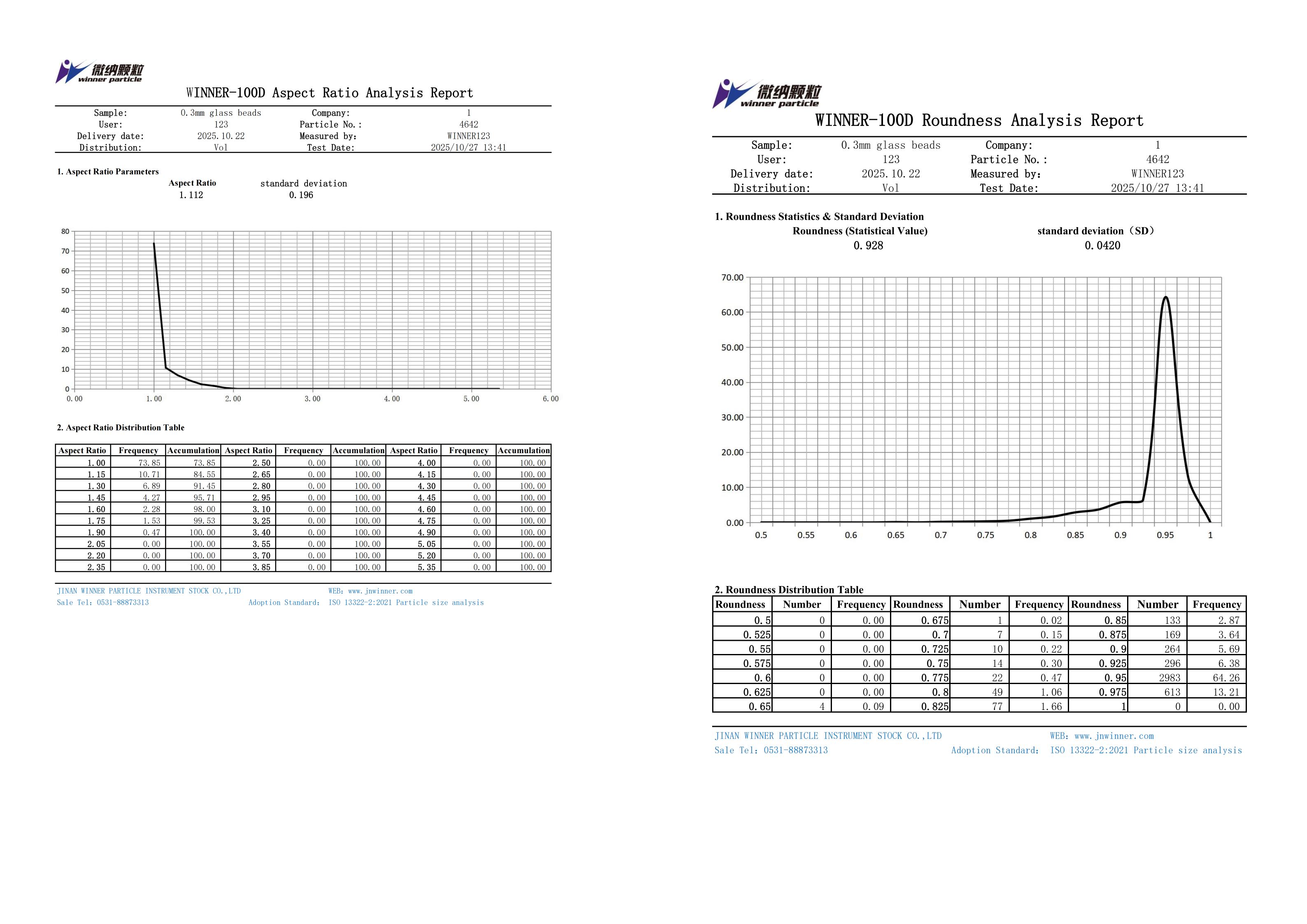

+Отчёт о тестах
