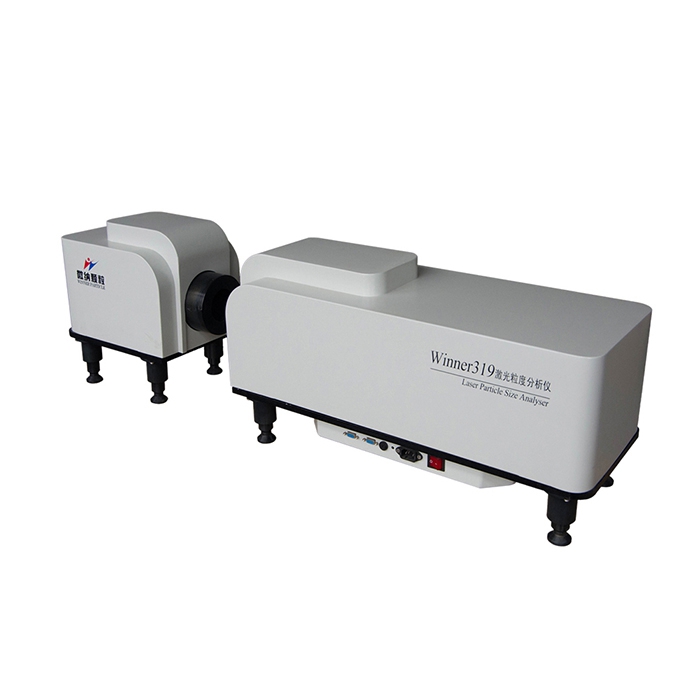

Winner319 sprayparticle size analyzer - это специально разработанный настольный лазерный распылительный анализатор размера частиц для определения размера капель. Этот прибор использует принцип дифракции Фраунгофера и параллельную конструкцию светового пути с использованием высокопроизводительного и мощного лазера, срок службы которого составляет >25000 часов, что позволяет проводить испытания на каплях. Диапазон испытаний может быть скорректирован в соответствии с требованиями заказчика.
Описание продукции
Обзор
Winner319 - это специально разработанный настольный распылительный лазерный анализатор размера частиц для определения размера капель. Этот прибор использует принцип дифракции Фраунгофера и параллельную конструкцию светового пути с использованием высокопроизводительного и мощного лазера, срок службы которого составляет >25000 часов, что позволяет проводить испытания на каплях. Диапазон испытаний может быть скорректирован в соответствии с требованиями заказчика.
Приложение
Winner319 может применяться для борьбы с пожарами, в лесах, при испытаниях на распыление пестицидов, при испытании капель из распылителя лекарств, в авиадвигателях, при распылении аэрозолей, при исследовании форсунок, для определения размера частиц при распылении любого аэрозоля и т.д., Поэтому он особенно подходит для использования в лабораториях предприятий, колледжах, университетах и научно-исследовательских институтах.

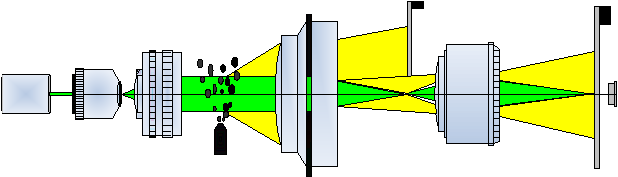

Принципиальная схема прибора
Производственные особенности и преимущества
1. Эксклюзивная запатентованная технология
В нем используется типичная технология параллельного оптического тестирования и метод усиления спектра, что позволяет расширить диапазон измерений в ограниченном пространстве. Кроме того, он оснащен несколькими встроенными фотоэлектрическими детекторами, которые могут эффективно собирать рассеянный свет под любым углом в диапазоне тестирования, обеспечивая точность и надежность тестирования во всем диапазоне.
2. Уникальное устройство защиты от воздушного потока
Он оснащен устройством защиты от воздушного потока, которое может эффективно защитить объектив и избежать попадания капель на объектив в процессе тестирования.
3. Конструкция разъемной конструкции
Конструкция раздельного типа и регулируемая испытательная зона позволяют проводить испытания распылением в любых условиях и обладают многими преимуществами, такими как бесконтактные измерения, отсутствие помех и т.д.
4. Стабильная автоматическая система выравнивания оптического пути
Устраните затруднения, связанные с перемещением светового пути, система выравнивания светового пути может быть скорректирована с помощью клавиши
5, Модель распределения по нескольким размерам
Стандартная модель свободного выбора, распределение RR и логарифмически нормальное распределение. Можно свободно преобразовывать распределение объема и распределение отдельных чисел.
Технические параметры
| Модели | Победитель 319a | Победитель 319b | Победитель 319c | |
| Исполнительный стандарт | ISO13320-1: 1999, GB/ T19077.1-2008, Q/0100JWN001-2013 | |||
| Принцип | Принцип дифракции Фраунгофера | |||
| Структура прибора | разрезной | |||
| Диапазон измерения | 1 мкм-500 мкм | 1 мкм-1000 мкм | 1 мкм-2000 мкм | |
| Количество каналов | 50 шт | 51 шт | 58 шт | |
| Погрешность измерения | <1% (Reference to CRM D50) | |||
| Ошибка повторяемости | <1% (Reference to CRM D50) | |||
| Воспроизводимость между приборами | <1% (Reference to CRM D50) | |||
| Скорость сбора данных | ≈2 кГц | |||
| Лазер | Лазер с накачкой LD；λ=532 нм, мощность>40 МВт, срок службы>25000 часов | |||
| Безопасность лазера | Класс 3B | |||
| Система продувки воздухом | Оснащен устройством защиты от воздушного потока, которое может эффективно защитить объектив и избежать попадания капель на объектив в процессе тестирования. | |||
| Режим отбора проб | Открытый стиль | |||
| Система оптического выравнивания | Автоматический | |||
| Рабочая температура | 10-40°C | |||
| Влажность окружающей среды | ≤75% | |||
| Операционная платформа | Обычная модель, Windows 7/8/10 (64 бита), требуется установка Office 2003 | |||
| Выходные параметры | Кривая распределения частиц по объему, D10-D100 любые параметры | |||
| Длина зоны тестирования | 0,1-10 м/регулируется | |||
| Защита объектива | Двойной газовый клапан | |||
| Внешний размер | Порт передачи: L369 * W295 * H360 мм Порт приема: L858* W295* H360 мм | |||
| источник питания | 220 В, 50 Гц | |||
| Вес | 68 КГ | |||

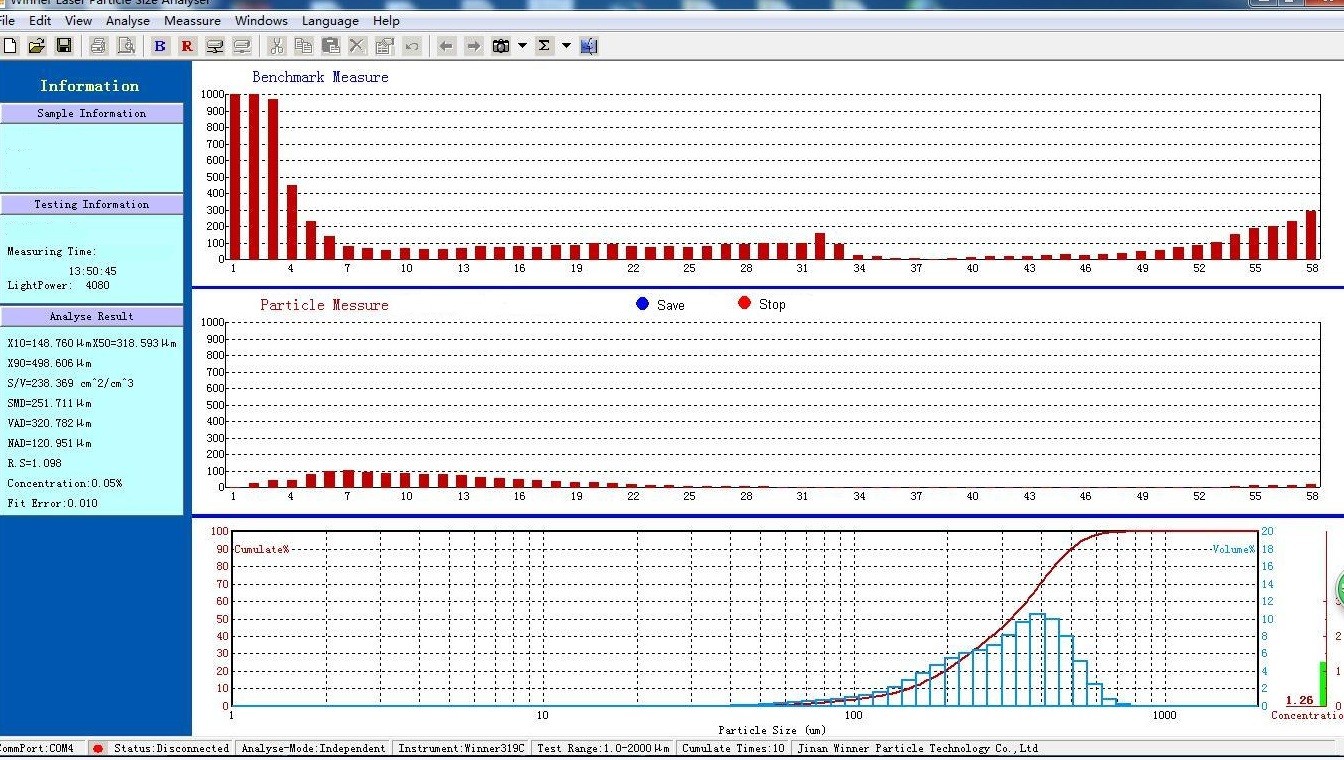

Интерфейс работы прибора для тестирования
Ⅰ Тестовый режим：
После фонового тестирования нажмите "Тест энергетического спектра" в "тестовом режиме". И система отобразит "тестовый режим". Наблюдайте за спектральной кривой и концентрацией, после того как результат теста станет стабильным, нажмите кнопку "Сохранить результаты". Система автоматически сохранит результаты теста через заданные интервалы времени
Просмотр результатов энергетического спектра

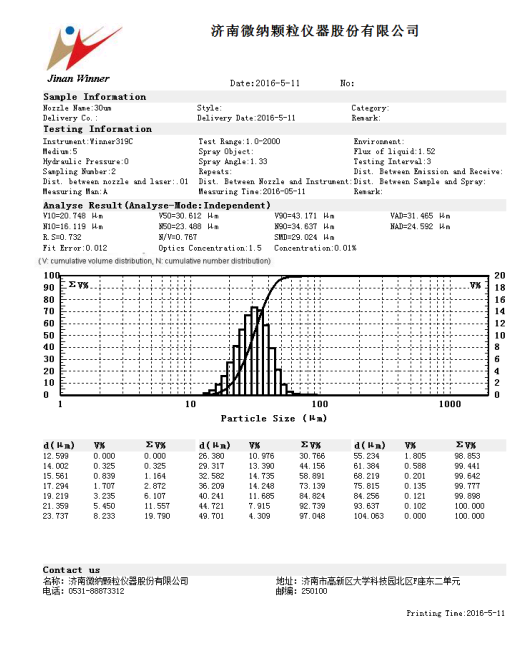

Ⅱ Отчет об испытаниях и его описание
Ⅱ Отчет об испытаниях и описание
Vx : Диаметр частиц, < X particle volume summation percent of total particle's volume
Nx: Диаметр частиц, < X particle number summation percent of total numbers of particles
VAD: Средневзвешенный размер частиц по объему.
SMD: Средневзвешенный размер частиц по площади поверхности.
NAD: Количество средневзвешенных размеров частиц.
R.S: Индекс дисперсности образца, характеризующий ширину распределения частиц по размерам. Меньшее значение - более концентрированное распределение.
N/V: N50/V50, характеризует ширину распределения частиц по размерам. Значения, близкие к 1, указывают на более централизованное распределение.
Распределение по размеру/количеству: другой статистический анализ
Запатентованная технология
● Устройство для защиты от аэрозоля под давлением для анализатора размера распыляемых частиц защищено патентом № ZL 2011 2 0267651.9.
● Анализатор размера частиц при распылении со вспомогательным зондом защищен патентом № ZL 2011 2 0267648.7
● Лазерный анализатор размера частиц при раздельном распылении защищен патентом № ZL 2011 2 0267654.2
● Конструкция оптического стенда защищена патентом №- ZL 2014 2 0378380.8.,
● Трехмерно-оптическая система настольной юстировки защищена патентом №- ZL 2013 2 0835882.4.
● Патент на применение принципа рассеяния Ми №- ZL 2013 2 0812021.4.
