Некоторые распространенные вопросы в области лазерных анализаторов размера частиц(2)

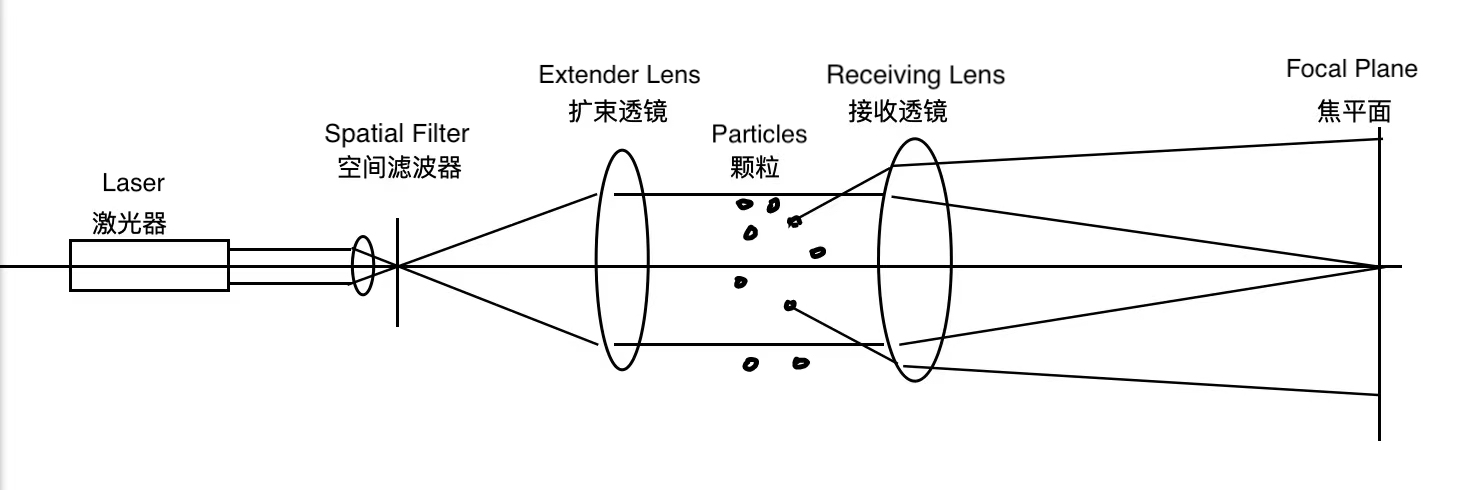

Лазерный анализатор размера частиц обычно состоит из лазера, объектива Фурье, матрицы фотоприемников, системы преобразования и передачи сигналов, системы диспергирования образцов, системы обработки данных и т.д. Лазерный луч, излучаемый лазером, фильтруется, расширяется и коллимируется в параллельный пучок. Без параллельного луча, падающего на частицу, луч проходит через линзу Фурье и фокусируется на ней. Когда частицы равномерно расположены вдоль параллельной траектории луча определенным образом, лазерный луч, проходящий через частицы, будет дифрагировать или рассеиваться, и часть света будет рассеиваться наружу под углом к оптической оси (как показано на рисунке 1). Доказано, что угол рассеяния между светом, испускаемым крупными частицами, и оптической осью мал, в то время как угол рассеяния между светом, испускаемым мелкими частицами, и оптической осью велик. Эти различные углы рассеяния

Свет, проходящий через линзу, сходится в фокальной плоскости, образуя кольца с разными радиусами и чередующимися оттенками. Эти кольца с разными радиусами содержат информацию о размере частиц и их составе. Распределение частиц по размерам можно получить, установив ряд фотоприемников радиально в фокальной плоскости, преобразовав оптические сигналы в электрические и передав их на компьютер, а затем проанализировав и распознав эти сигналы с помощью специального программного обеспечения.

Как определить, в норме ли оптическая система лазерного анализатора размера частиц?

(1) Сначала обратите внимание на фон, высота центра первого кольца должна находиться в пределах указанного диапазона: высота второго кольца должна быть значительно ниже высоты первого кольца: после этого высота колец должна быть плавной и непрерывной; в фоновых сигналах нет явных колебаний.

(2) Во-вторых, добавьте образец порошка, понаблюдайте, является ли отклик сигнала энергетического спектра прибора быстрым, с непрерывным энергетическим спектром, без скачков колебаний.

(3) Для прибора, оснащенного системой самоконтроля, система самоконтроля автоматически определит состояние прибора и выдаст подсказку о работе.

Какова скорость затенения? Какова наилучшая скорость затенения для лазерного прибора с высокой степенью детализации?

Скорость затенения может быть определена как отношение поперечного сечения затенения частиц в пучке к общей площади пучка, обычно выражаемое процентом рассеянного и поглощенного частицами света в общем выходном свете (за вычетом фонового рассеяния). Таким образом, скорость затенения также известна как оптическая концентрация. Конкретный метод расчета заключается в том, чтобы разделить разницу между интенсивностью света в центральной точке детектора после проникновения лазера в чистую среду и интенсивностью света в центральной точке детектора после добавления образца на интенсивность света, то есть коэффициент преломления = (-) /¡Á100%, что обычно обеспечивает наилучшее затенение коэффициент использования лазерного анализатора размера частиц составляет от 10% до 15%.

Оптическая концентрация отличается от объемной (массовой) концентрации частиц в процентах. Первая связана с размером частиц. Чем мельче частица, тем больше удельная площадь поверхности и тем сильнее способность к затенению. Таким образом, частицы меньшего размера в двух образцах с одинаковой объемной концентрацией будут иметь большую оптическую концентрацию в лазерном анализаторе размера частиц.
